3D-Drucktechnologie hängt 3D-Modellierung ab

| Autor/ Redakteur: Ralf Steck / Monika Zwettler

Der 3D-Druck bietet eine Vielzahl neuer Möglichkeiten, Bauteile zu gestalten und zu fertigen. Dazu ist zum einen Wissen notwendig, wie die neue Freiheit der Gestaltung effizient genutzt werden kann, zum anderen aber sind neue Werkzeuge notwendig, die mit den Fähigkeiten der Drucker mithalten können. An dieser Stelle ist noch manches im Argen.

Firmen zum Thema

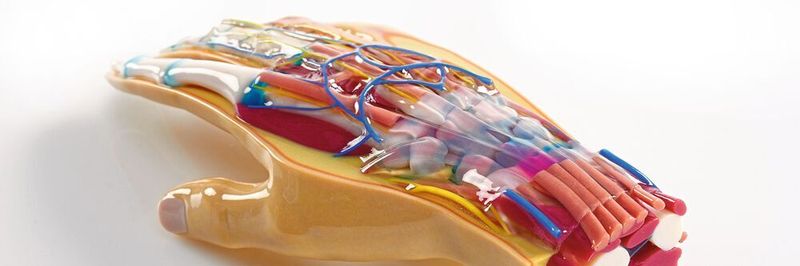

Aktuelle Polyjet-Drucker drucken in einem Modell unterschiedliche Materialien – mit unterschiedlichen Farben oder Eigenschaften. Für die CAD-Systeme ist das eine Herausforderung.
